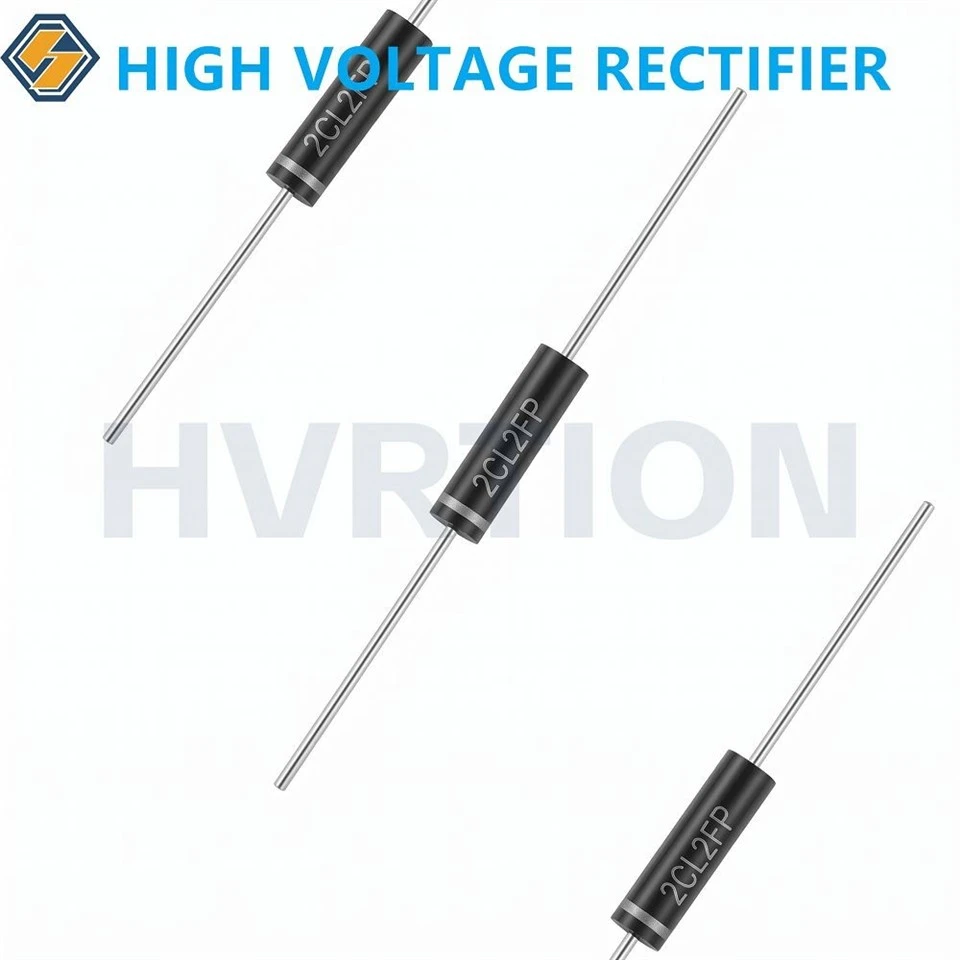

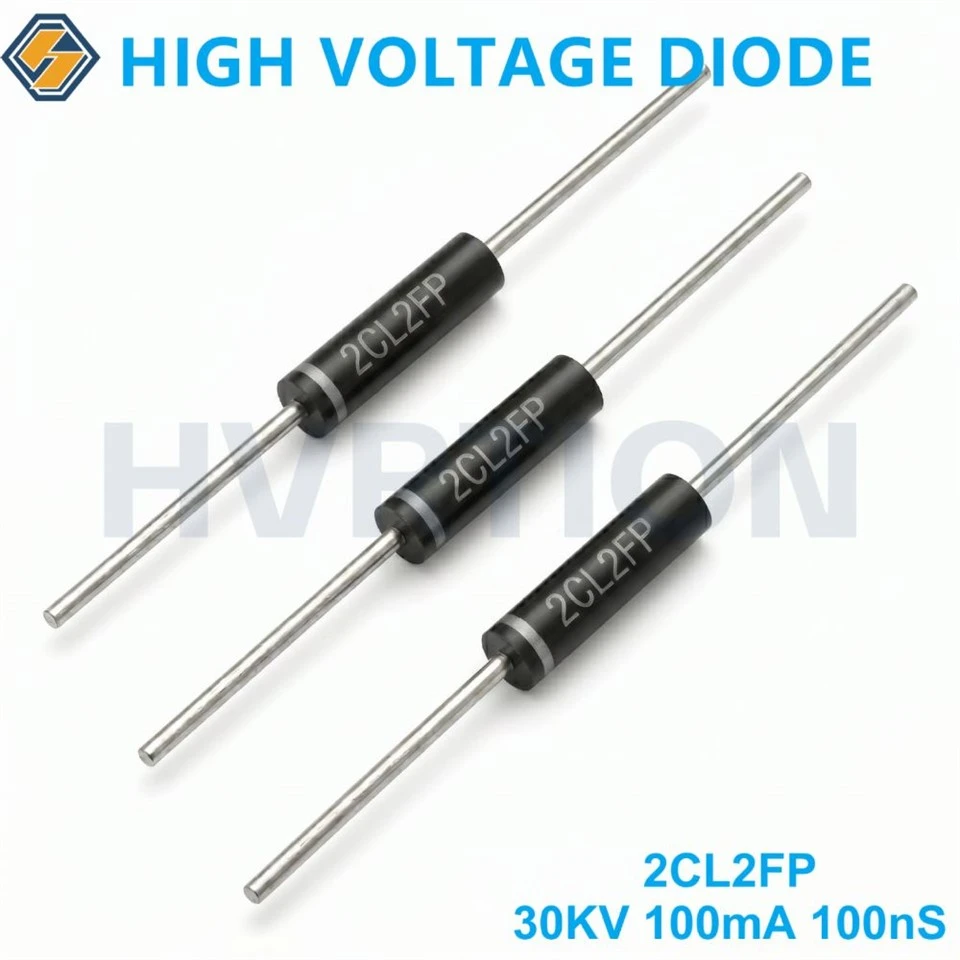

Огляд продукту

2CL2FP — це високо-продуктивний високовольтний випрямний діод, розроблений для вимогливих додатків із високою-напругою та високою{4}}частотою. Завдяки максимальній повторюваній піковій зворотній напрузі 30 кВ, середньому прямому струму 100 мА та над-часу зворотного відновлення 100 нс, цей діод забезпечує чудову надійність, низький струм витоку та чудову стійкість до перенапруги.

Діод 2CL2FP, виготовлений із застосуванням передової технології кремнієвих мікросхем і інкапсуляції з епоксидної смоли, забезпечує стабільну роботу в джерелах живлення високої-напруги, схемах помножувача напруги, лазерному обладнанні, рентгенівських-системах, генераторах озону, електростатичному обладнанні та мікрохвильових джерелах живлення.

Ключові характеристики

Низький зворотний струм витоку
Можливість високого імпульсного струму
Пакет високонадійної епоксидної смоли

Чудові-високі частоти
Тривалий термін служби в умовах високої напруги
Відповідає RoHS

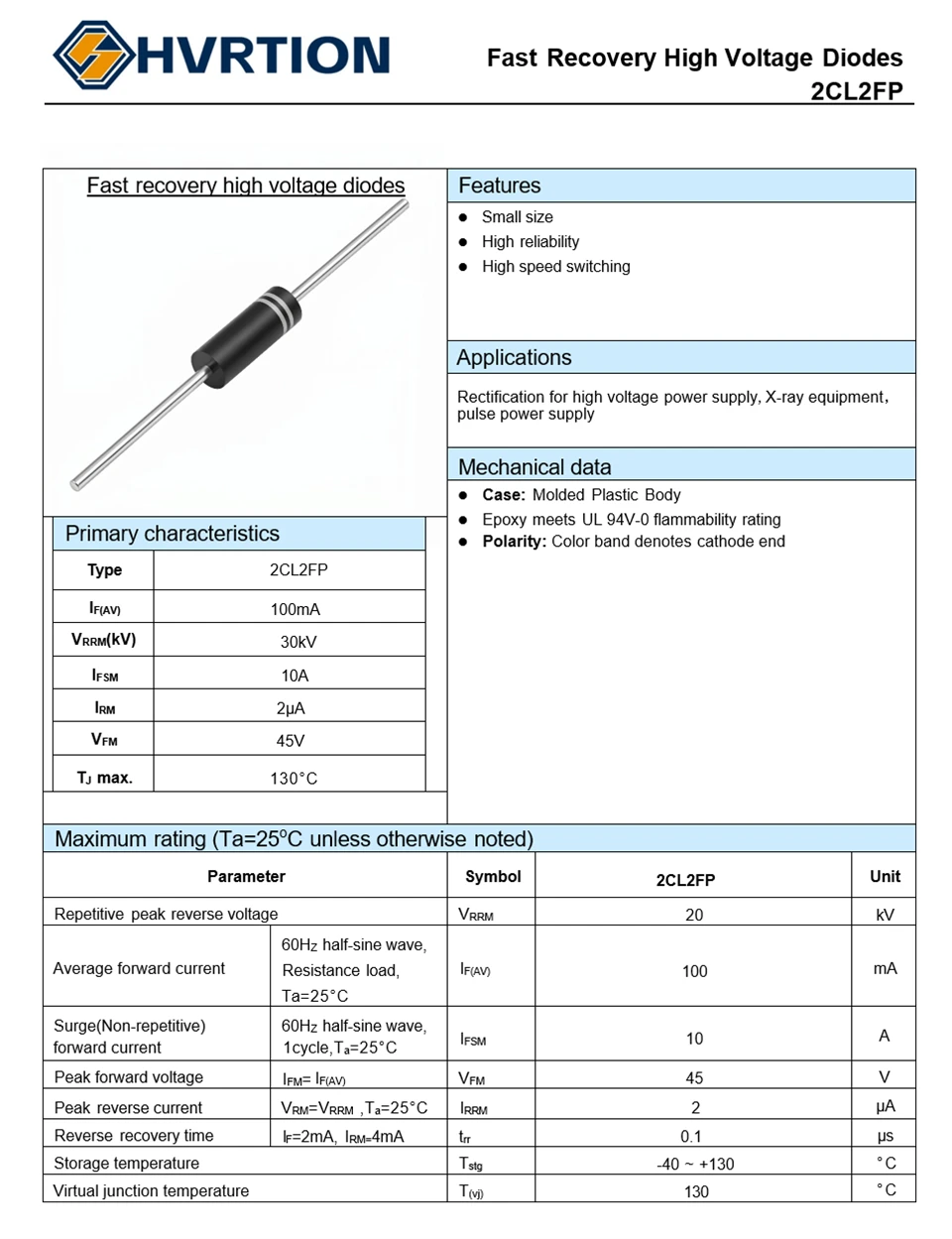

Технічні характеристики

2CL2FP належить до серії 2CL2F високовольтних випрямних діодів зі швидким відновленням, які широко використовуються в промислових і наукових системах високої-напруги. Параметри такі:

Параметр	символ	Значення	одиниця
Повторювана пікова зворотна напруга	VRRM	30	кВ
Не{0}}повторювана пікова зворотна напруга	ВРСМ	30	кВ
Середній прямий струм	IF(AV)	100	мА
Піковий прямий імпульсний струм (напівсинусоїда 60 Гц, 1 цикл, градус Ta=25)	IFSM	10	A
Пікова пряма напруга (IFM=100мА)	VFM	45	V
Піковий зворотний струм (VRM=VRRM, Ta=25 градус )	IRRM	2	μA
Зворотний час відновлення	Трр	0.1	μs
Температура віртуального спаю	T(vj)	120	ступінь
Температура зберігання	Tstg	-40 ~ +120	ступінь

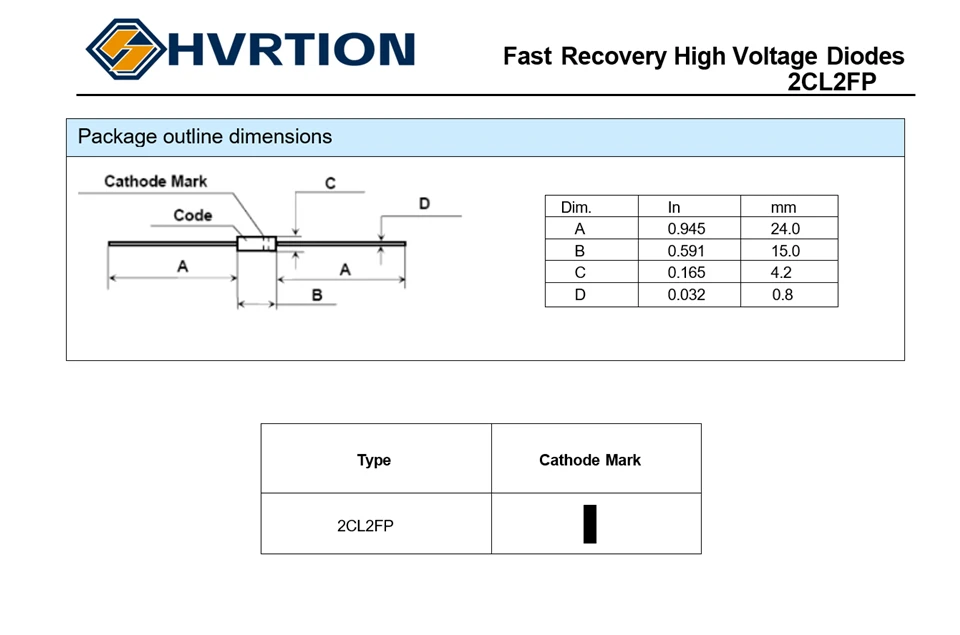

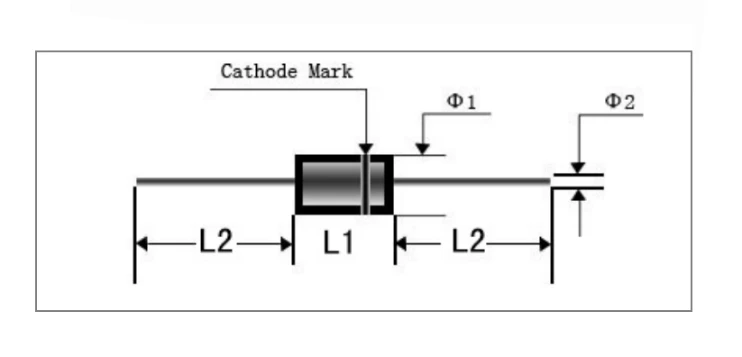

СИМВОЛ	Розмір
	в	мм
D1	0.165	4.2
L1	0.591	15
D2	0.032	0.8
L2	1.024	26

product-742-357

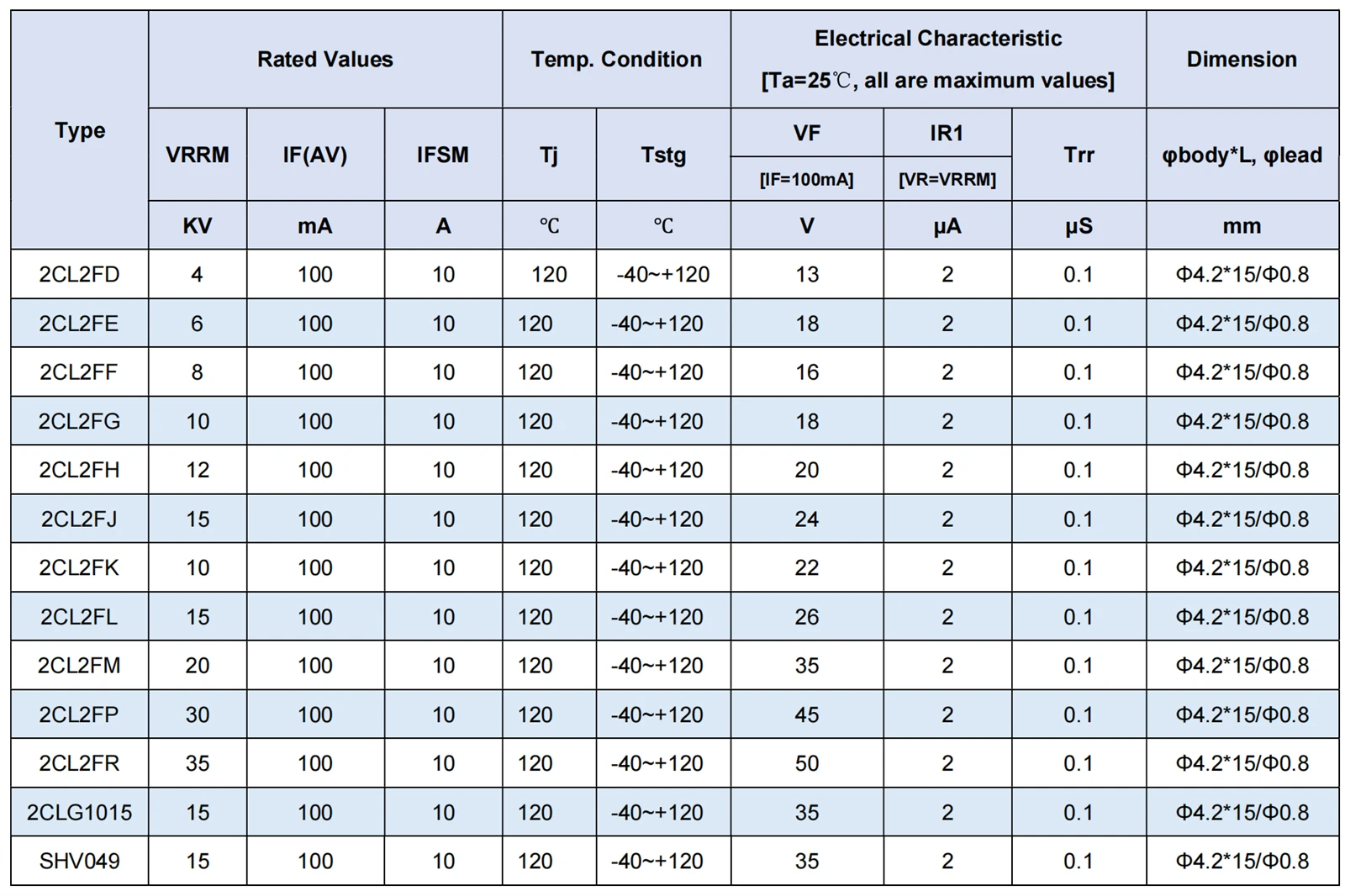

Основні типи високовольтних діодів 2CL2F серії 100mA зі швидким відновленням

product-1858-1237

Типові програми

Джерело живлення високої напруги

Підходить для -схем випрямлення джерела постійного струму високої напруги, які потребують швидкого перемикання та низького струму витоку.

Схеми помножувача напруги

Широко використовується в помножувачах напруги Cockcroft-Walton і високовольтних каскадних генераторах-.

Р-рентгенівське обладнання

Надійна робота в медичних, промислових і інспекційних рентгенівських системах живлення.

Лазерні джерела живлення

Ідеально підходить для імпульсних лазерів і силових модулів лазерного збудження, які потребують швидкого відновлення характеристик.

Генератори озону

Використовується в обладнанні для генерації озону, системах очищення повітря та генераторах негативних іонів.

Мікрохвильове енергетичне обладнання

Застосовується до мікрохвильового випромінювання та високо{0}}систем перетворення енергії.

Чому варто вибрати наш високовольтний діод 2CL2FP?

Суворий контроль якості

Кожна партія проходить 100% електричні випробування перед відправкою.

Стабільна висока напруга

Низький струм витоку та чудова здатність витримувати напругу забезпечують довгострокову-надійність.

Швидка доставка

Великий асортимент доступний для зразкових замовлень і оптових закупівель.

Підтримка OEM і ODM

Доступні користувацькі номінальні значення напруги, струму, стилі упаковки та фірмові послуги.

Інформація про упаковку

Оптова упаковка, MOQ та індивідуальна упаковка доступна за запитом.

FAQ

Q: Яка максимальна номінальна напруга 2CL2FP?

A: 2CL2FP підтримує повторювану пікову зворотну напругу до 30 кВ.

З: Чи підходить 2CL2FP для схем помножувача напруги?

A: Так. Його швидкий час відновлення та здатність до високої напруги роблять його ідеальним для помножувача напруги та каскадних схем високої{1}}напруги.

З: Який час зворотного відновлення?

A: Типовий час зворотного відновлення становить 100 наносекунд.

З: Чи можна використовувати 2CL2FP в генераторах озону?

A: Так. Він зазвичай використовується в генераторах озону, генераторах негативних іонів та обладнанні для очищення повітря.

Q: Ви надаєте послуги OEM?

A: Так. Підтримуються індивідуальне маркування, упаковка, специфікації та бренд OEM.
