Огляд продукту

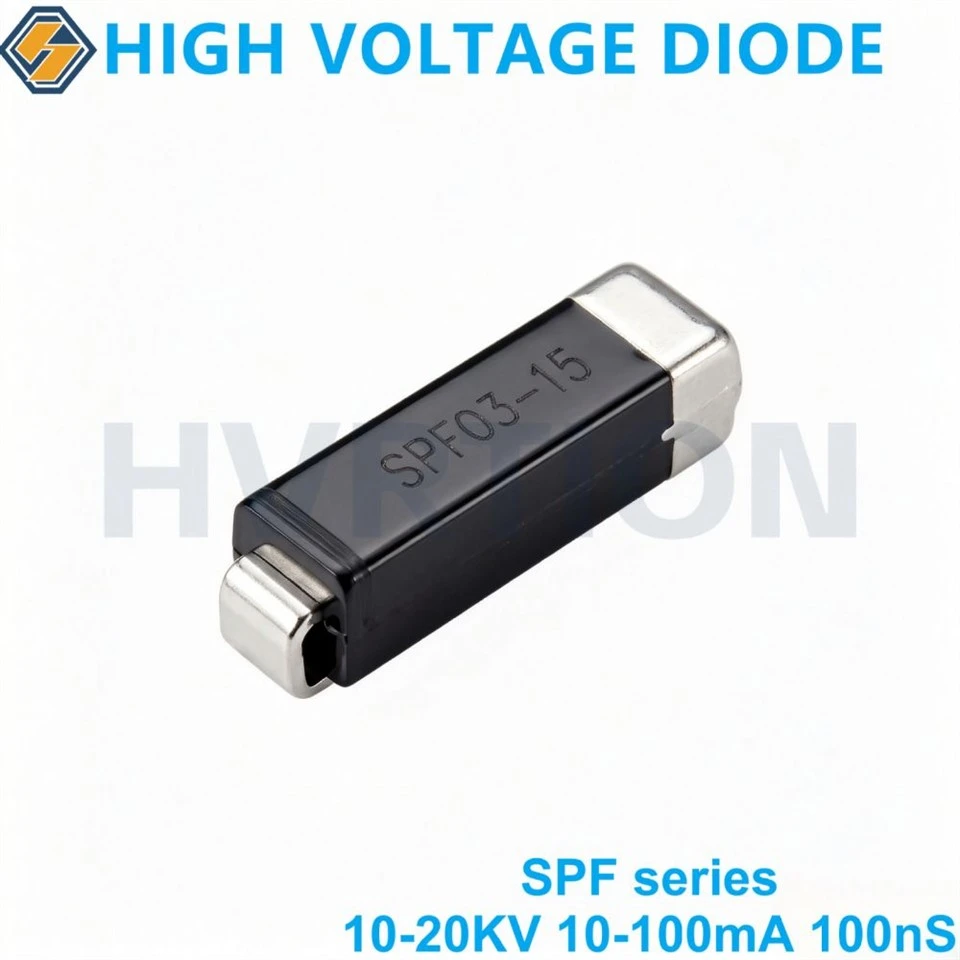

Високовольтний SMD-діод серії SPF – це компактний кремнієвий випрямний діод-для поверхневого монтажу, спеціально розроблений для сучасного високовольтного електронного обладнання, яке потребує невеликих розмірів, високої надійності та стабільної продуктивності випрямлення.
У порівнянні з традиційними осьовими високовольтними діодами високовольтні випрямні діоди SMD серії SPF пропонують:
* Компактний монтажний дизайн друкованої плати
* Високовольтні характеристики ізоляції
* Низький зворотний струм витоку
* Можливість швидкого перемикання
* Висока стійкість до імпульсного струму
* Широкий діапазон робочих температур
Повне сімейство продуктів охоплює:
* Діод SMD високої напруги 10 кВ
* Діод SMD високої напруги 12 кВ
* Діод SMD високої напруги 15 кВ
* Діод SMD високої напруги 20 кВ
З параметрами прямого струму:
* 10 мА
* 20 мА
* 30 мА
* 50 мА
* 100 мА
Серія включає моделі SPF01, SPF02, SPF03, SPF05 і SPF10.
Ключові характеристики
Підтримка високої напруги
* VRRM: 10 кВ / 12 кВ / 15 кВ / 20 кВ
* Підходить для схем випрямлення високої напруги
Компактний пакет SMD
* Конструкція для поверхневого монтажу
* Конструкція друкованої плати,-що економить місце
* Підходить для автоматичного виробництва SMT
Низький струм витоку
* Зворотний струм витоку:
ІЧ менше або дорівнює 0,5 мкА
Забезпечує низькі втрати в режимі очікування та стабільну-тривалу роботу.
Швидке відновлення
* Час зворотного відновлення:
Trr Менше або дорівнює 0,1 мкс
Підходить для високочастотного-перемикання та імпульсного живлення.
Надійність при високих температурах
* Температура з'єднання:
Tj=130 ступінь
* Температура зберігання:
-55 градусів ~ +160 градусів
Електричні характеристики
|
Тип № |
Повторювана пікова зворотна напруга |
Середній прямий струм Макс |
Пікова пряма напруга |
Максимальний імпульсний струм |
Макс. DCзворотний струм |
Зворотний час відновлення |
Температура зберігання. |
Розмір |
|
|
IF=IF(AV) |
|||||||||
|
VRRM |
IF(AV) |
VFM |
IFSM |
IRM (мкА) |
Трр |
Tstg |
|||
|
КВ |
мА |
V |
A |
Та=25ступінь |
Та=100ступінь |
нс |
ступінь |
мм |
|
|
SPF01-10 |
10 |
10 |
21 |
1 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF01-12 |
12 |
10 |
25 |
1 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF01-15 |
15 |
10 |
29 |
1 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF01-20 |
20 |
10 |
35 |
1 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF02-10 |
10 |
20 |
21 |
2 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF02-12 |
12 |
20 |
25 |
2 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF02-15 |
15 |
20 |
29 |
2 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF02-20 |
20 |
20 |
35 |
2 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF03-10 |
10 |
30 |
21 |
3 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF03-12 |
12 |
30 |
25 |
3 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF03-15 |
15 |
30 |
29 |
3 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF03-20 |
20 |
30 |
35 |
3 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF05-10 |
10 |
50 |
21 |
5 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF05-12 |
12 |
50 |
25 |
5 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF05-15 |
15 |
50 |
29 |
5 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF05-20 |
20 |
50 |
35 |
5 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF10-10 |
10 |
100 |
21 |
10 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF10-12 |
12 |
100 |
25 |
10 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF10-15 |
15 |
100 |
29 |
10 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |
|
SPF10-20 |
20 |
100 |
35 |
10 |
0.5 |
5 |
100 |
-55 до 160 |
Рис.3 |

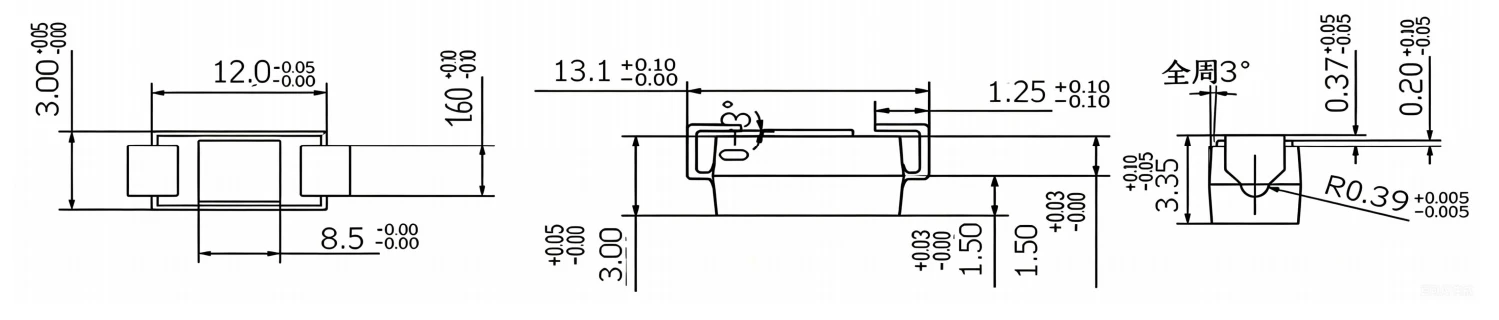

Рис.3
Керівництво з вибору продуктів серії SPF
|
Серія |
Прямий струм |
Діапазон VRRM |
|
SPF01 |
10 мА |
10кВ~20кВ |
|
SPF02 |
20 мА |
10кВ~20кВ |
|
SPF03 |
30 мА |
10кВ~20кВ |
|
SPF05 |
50 мА |
10кВ~20кВ |
|
SPF10 |
100 мА |
10кВ~20кВ |
Додатки
Джерело живлення високої напруги
Використовується в:
* Джерела живлення постійного струму високої напруги
* Схеми помножувача напруги
* Системи зарядки конденсаторів
* Промислові силові модулі
01
Медичне обладнання
Застосування:
* Генератори рентгенівського випромінювання
* Медичне обладнання для візуалізації
* Високовольтні медичні інструменти
02
Промислове обладнання
Підходить для:
* Електрофільтри
* Обладнання для електростатичного покриття
* Генератори плазми
* Іонізатори
03
Лазерні системи
Використовується в:
* Модулі живлення лазера
* Імпульсні лазерні системи
* Високочастотні лазерні драйвери
04
Мікрохвильове обладнання
Підходить для:
* Мікрохвильові високовольтні схеми
* Високовольтні випрямні модулі
05
Чому варто вибрати високовольтні SMD-діоди серії SPF?
Невеликий розмір, висока напруга
Серія SPF поєднує в собі здатність до високої напруги з корпусом SMD, допомагаючи інженерам зменшити розмір друкованої плати та покращити системну інтеграцію.
Надійна кремнієва технологія
Оптимізована структура кремнієвого чіпа забезпечує:
* Стабільна електрична продуктивність
* Низькі характеристики витоку
* Тривалий термін служби
Доступні індивідуальні рішення
Ми надаємо:
* Виробництво OEM
* Індивідуальні значення напруги
* Спеціальні рейтинги струму
* Спеціальні пакетні рішення
* Технічна підтримка високовольтних додатків
